Produktbeschreibung / Datenblatt Raspberry Pi 12V Anschlussmodul mit acht I/O-Anschlüssen
Produktdatenblatt Raspberry Pi 12V Anschlussmodul mit 8 I/O-Anschlüssen
Das 12V Anschlussmodul mit acht I/O-Anschlüssen für den Raspberry Pi dient zur festen Spannungsversorgung des Pi und seiner Peripheriegeräte mit 12V. Damit entfällt der unzuverlässige Anschluss über den Micro-USB-Stecker und wird durch einen nachhaltigen und festen Schraubanschluss ersetzt.
Ausserdem können auch externe Geräte, die ggf. eine 12V Spannungsversorgung benötigen, mit Hilfe des Anschlussmoduls betrieben werden.
Bei einer Konverterleistung von 15W kann der 5V-Anschluss
des Moduls mit bis zu 3A belastet werden. Damit ist auch die
Versorgung eines Displays und ggf. angeschlossener
Peripheriegeräte gewährleistet.
Das Modul ist gegen Kurzschluss und Überlastung
geschützt.
Neben der 12V-Eingangsspannung wird auch die 5V
Ausgangsspannung über die Schraubklemmen nach außen
geführt. Die mit I/O 1-8 gekennzeichneten Anschlüsse sind zwischen Schraub- und Stiftleiste direkt miteinander verbunden und können frei belegt und somit beliebig verwendet werden.

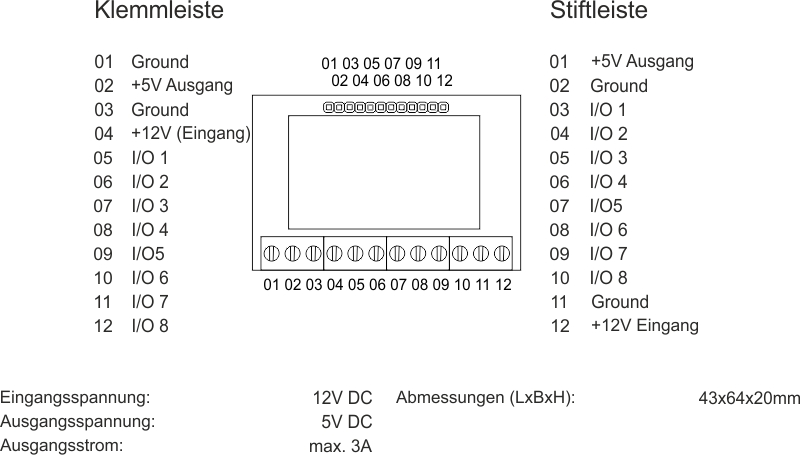

Die Anschlussbelegung des Moduls ist wie folgt:
Das 12V Anschlussmodul ist für die Verwendung mit unserem 50mm Platinengehäuse als Aufsatzgehäuse für das Aluminiumgehäuse des Raspberry Pi konzeptioniert. Natürlich können Sie dieses Modul auch separat verwenden.
